GeoScanner Pro AI یک سامانه تخصصی برای برداشت دادههای مقاومت ویژه الکتریکی زمین، پردازش دادههای چندپراپه، تحلیل ساختار زیرسطحی و نمایش خروجیهای ژئوفیزیکی بهصورت تعاملی است. این سامانه با ترکیب برداشت چندالکتروده، کنترل تزریق، پایش وضعیت اتصال، پردازش داده و بازسازی تصویری، یک زنجیره کامل از برداشت میدانی تا تحلیل را فراهم میکند.
از برداشت میدانی تا تصویربرداری زیرسطحی، تمام زنجیره اندازهگیری و تحلیل در یک سامانه یکپارچه قرار گرفته است.
GeoScanner Pro AI با تزریق کنترلشده جریان الکتریکی به زمین و اندازهگیری پاسخ الکتریکی آن، دادههای لازم برای محاسبه و تحلیل مقاومت ویژه را جمعآوری میکند. دادههای برداشتشده سپس میتوانند برای تولید خروجیهای دوبعدی، سهبعدی و تحلیلی مورد استفاده قرار گیرند.
معماری سامانه بر پایه یک زنجیره مشخص طراحی شده است:
سیستم از چند لایه بههمپیوسته تشکیل شده است؛ از الکترود و مدار تزریق تا پردازش و نمایش نتیجه.
استفاده از آرایش چندپراپه برای جمعآوری مجموعهای از اندازهگیریها از یک محدوده زمین و افزایش اطلاعات مکانی مورد استفاده در تحلیل.
سیستم میتواند وضعیت زمین را در حین برداشت پایش کرده و پارامترهای تزریق را متناسب با شرایط اندازهگیری مدیریت کند.
اندازهگیری اختلاف پتانسیل و جریان تزریقی پایه تشکیل دادههای مورد استفاده در محاسبات مقاومت ویژه است.
کیفیت اتصال الکترودها و وضعیت مدار پیش از و حین برداشت اهمیت دارد و سیستم برای تشخیص شرایط غیرعادی طراحی شده است.
دادههای خام اندازهگیریشده پس از برداشت برای محاسبه، سازماندهی و آمادهسازی خروجی تحلیل میشوند.
دادههای برداشتشده میتوانند به خروجیهای تصویری و سهبعدی تبدیل شوند تا ساختار تغییرات مقاومت ویژه در زیرسطح بهتر قابل مشاهده باشد.
دو نسخه اصلی برای شرایط مختلف برداشت، از پروژههای سبکتر تا برداشتهای گستردهتر.

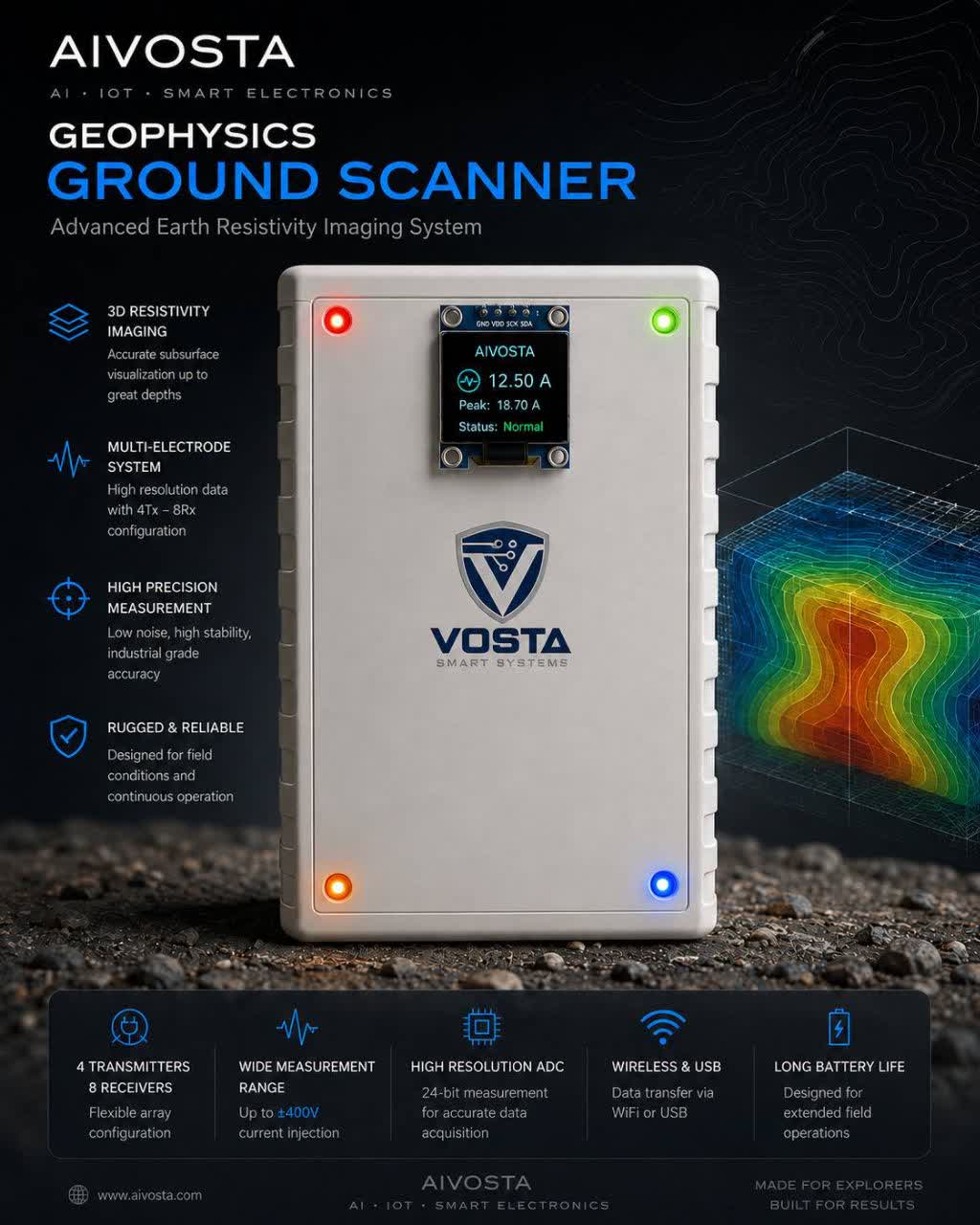

مدل Classic برای برداشتهای سبکتر و شرایطی که نیاز به آرایش کوچکتر الکترودها وجود دارد طراحی شده است. این مدل در متن معرفی فعلی برای خاک نرم و نسبتاً مرطوب در نظر گرفته شده است.

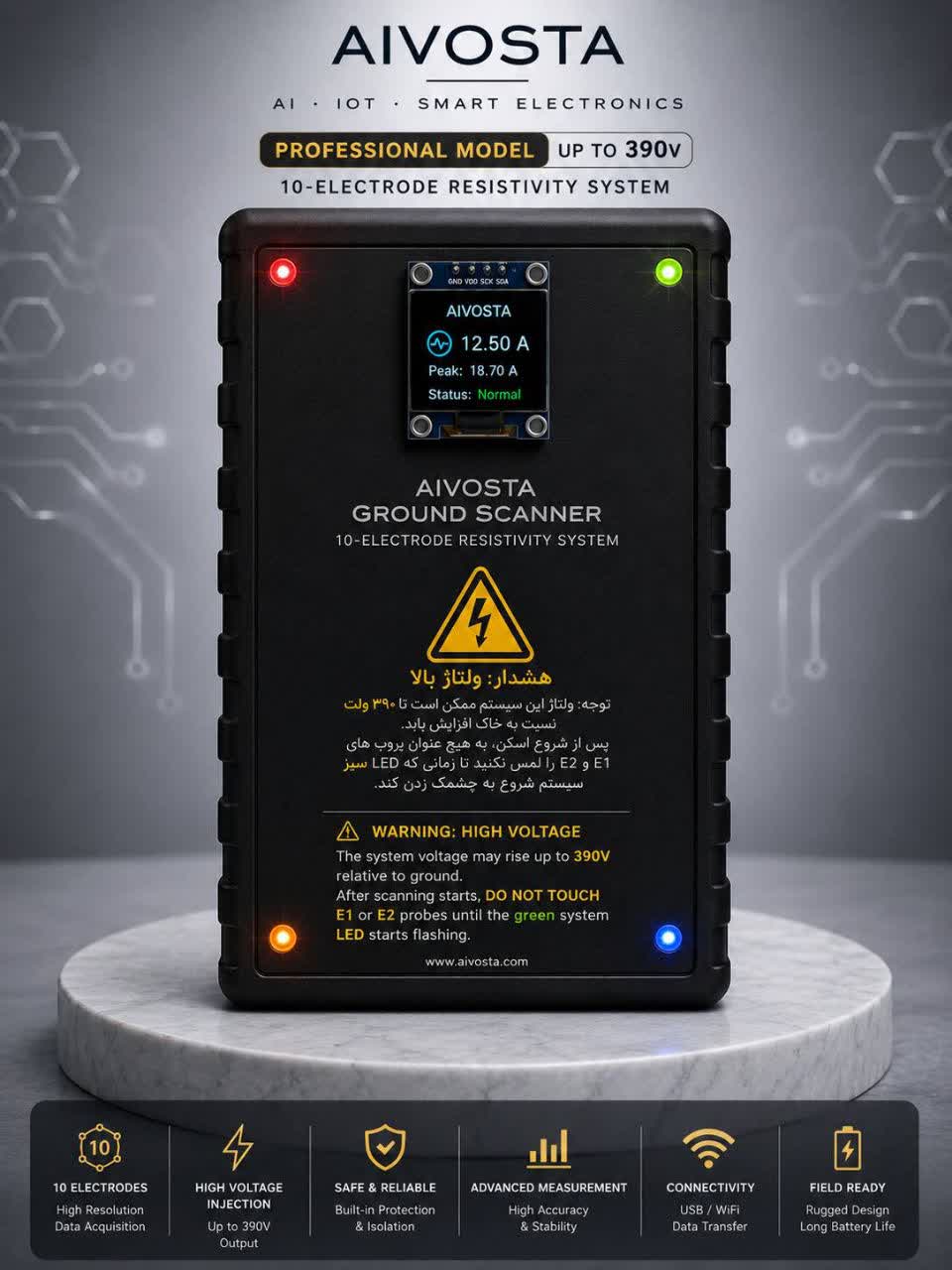

مدل Professional برای برداشت گستردهتر و شرایطی که نیاز به فاصله الکترودی بیشتر وجود دارد طراحی شده است. طبق مشخصات فعلی، این نسخه برای خاکهای نسبتاً خشک و سنگلاخی نیز در نظر گرفته شده است.
| مشخصه | Classic | Professional |
|---|---|---|
| تعداد پراپ | ۶ | ۱۰ |
| کاربرد اصلی | برداشت سبکتر | برداشت گستردهتر |
| شرایط پیشنهادی زمین | خاک نرم و نسبتاً مرطوب | خاک خشک و سنگلاخی |
| فاصله پراپ | حدود ۴ تا ۲۰ متر | تا حدود ۵۰ متر |
| تصویربرداری سهبعدی | دارد | دارد |
| داشبورد وب | دارد | دارد |
| حفاظت | اتصالی و اضافهبار | اتصالی و اضافهبار |

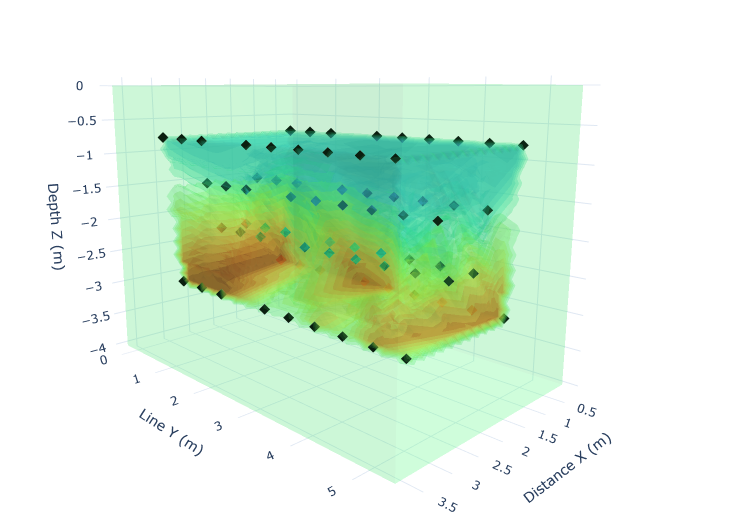

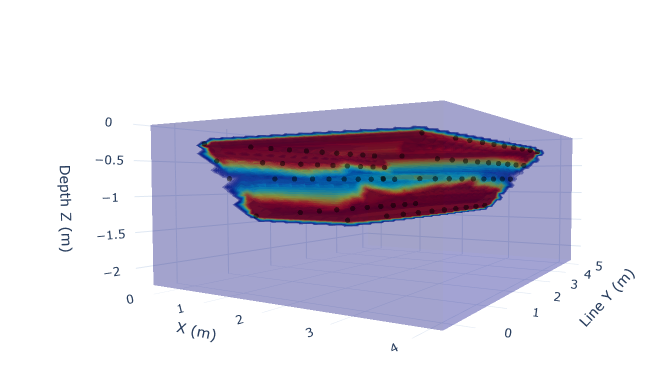

دادههای برداشت شده از زمین در قالبهای مختلف تصویری و تحلیلی برای بررسی ساختار زیرسطحی نمایش داده میشوند.
معماری دستگاه علاوه بر برداشت داده، روی کنترل شرایط اندازهگیری، تشخیص وضعیت غیرعادی و آمادهسازی داده برای تحلیل تمرکز دارد.
ولتاژ تزریق متناسب با شرایط اندازهگیری و مقاومت الکتریکی زمین مدیریت میشود تا سیستم بتواند در شرایط مختلف برداشت عملکرد قابلکنترلتری داشته باشد.
سیستم بهجای استفاده از یک سطح ثابت تزریق، وضعیت زمین و پاسخ اندازهگیری را بررسی کرده و فرآیند تزریق را بهصورت تطبیقی مدیریت میکند.
کاهش شدید مقاومت مسیر تزریق میتواند نشانه اتصال نامناسب، اتصال ناخواسته، شرایط غیرعادی زمین یا خطای مدار باشد. سیستم برای شناسایی چنین وضعیتهایی منطق حفاظتی در نظر میگیرد.
مقاومت بسیار بالا میتواند ناشی از تماس نامناسب پراپ با زمین، مدار باز یا شرایط نامناسب اتصال باشد. این وضعیت باید قبل از ادامه برداشت مورد بررسی قرار گیرد.
دادههای برداشتشده میتوانند برای ایجاد مدلهای سهبعدی مقاومت ویژه، گرادیان و خروجیهای تحلیلی استفاده شوند.
نمایش وضعیت سیستم، اطلاعات برداشت و خروجیهای پردازششده از طریق رابط وب داخلی امکان مشاهده سادهتر اطلاعات را فراهم میکند.
ارتباط بیسیم میان سامانه و رابط کاربری برای کنترل و مشاهده اطلاعات بدون نیاز به اتصال مستقیم کابلی در نظر گرفته شده است.
بخشی از پردازش و مدیریت داده میتواند نزدیک به محل برداشت انجام شود تا جریان داده سریعتر و منظمتر باشد.
استفاده از چند الکترود باعث میشود دادههای مکانی بیشتری از محدوده مورد بررسی در اختیار الگوریتم پردازش قرار گیرد.
هدف این بخش مدیریت کنترلشده تزریق و جلوگیری از ادامه برداشت در شرایطی است که وضعیت الکتریکی مدار از محدوده قابل قبول خارج شود.
پیش از شروع برداشت، وضعیت اتصال پراپها و شرایط الکتریکی مسیر اندازهگیری بررسی میشود.
تزریق از یک وضعیت کنترلشده آغاز میشود و پاسخ سیستم برای تصمیمگیری مرحله بعد مورد استفاده قرار میگیرد.
جریان، اختلاف پتانسیل و وضعیت مسیر برای شناسایی شرایط غیرعادی پایش میشوند.
در صورت قرار داشتن شرایط در محدوده مناسب، برداشت ادامه پیدا میکند؛ در شرایط غیرعادی، سیستم وارد وضعیت حفاظتی میشود.
دو وضعیت مهم در فرآیند برداشت، مقاومت بسیار پایین و مقاومت بسیار بالا هستند. هرکدام میتوانند مفهوم متفاوتی برای سلامت اتصال و ادامه اسکن داشته باشند.
اگر مقاومت مشاهدهشده در مسیر به شکل غیرعادی کاهش پیدا کند، سیستم باید آن را بهعنوان یک وضعیت قابل بررسی در نظر بگیرد.
مقاومت بسیار بالا میتواند نشانه تماس نامناسب پراپ با زمین، قطع مسیر یا شرایطی باشد که اندازهگیری معتبر را دشوار میکند.
حفاظت الکتریکی بخشی جداییناپذیر از طراحی یک سامانه برداشت مقاومتی است؛ بهخصوص در نسخه Professional که Potential بالاتری در فرآیند تزریق دارد.
شرایطی که مسیر اندازهگیری یا اتصال پراپ دچار قطعشدگی یا تماس نامناسب باشد، باید پیش از ادامه برداشت شناسایی شود.
کاهش شدید مقاومت مسیر میتواند باعث افزایش جریان شود. منطق حفاظتی برای جلوگیری از ادامه وضعیت غیرمجاز در نظر گرفته شده است.
در شرایطی که بار یا جریان از محدوده طراحی خارج شود، سیستم باید وارد وضعیت محدودکننده یا حفاظتی شود.
نسخه Professional میتواند در فرآیند تزریق نسبت به خاک Potential قابلتوجهی ایجاد کند که در مشخصات فعلی دستگاه حدود ۳۹۰V اعلام شده است.
هنگام فعال بودن فرآیند تزریق، پراپها و نقاط اتصال نباید لمس شوند. کاربر باید تا اعلام وضعیت ایمن توسط سیستم صبر کند.
این بخش صرفاً برای اطلاعرسانی ایمنی در صفحه محصول است و جایگزین دستورالعمل فنی و ایمنی کار با دستگاه نیست.
ابتدا اتصال و تماس پراپها بررسی شود.
سیستم باید آماده شروع برداشت باشد.
پس از آغاز فرآیند تزریق، کاربر نباید پراپها را لمس کند.
پس از پایان یا توقف فرآیند و اعلام وضعیت مناسب توسط سیستم، کاربر میتواند مراحل بعدی را انجام دهد.
خروجی مقاومت ویژه از ارتباط بین جریان تزریق، اختلاف پتانسیل اندازهگیریشده و هندسه آرایش الکترودها به دست میآید.
ولتاژ ایجادشده در نقاط اندازهگیری توسط بخش دریافت سیستم خوانده میشود و بخشی از داده خام برداشت را تشکیل میدهد.
مقدار جریان عبوری از مسیر تزریق برای تحلیل پاسخ الکتریکی زمین مورد استفاده قرار میگیرد.
فاصله و آرایش الکترودها در تفسیر دادههای مقاومت ویژه نقش دارد و باید همراه با اندازهگیریها ثبت شود.
نتیجه پردازش ترکیبی از دادههای الکتریکی و هندسه برداشت است و میتواند برای بازسازی تغییرات زیرسطحی مورد استفاده قرار گیرد.
مشخصات زیر بر اساس ساختار و اطلاعات تعریفشده برای خانواده GeoScanner در این صفحه ارائه شدهاند.
| تعداد پراپ | ۶ پراپ |
|---|---|
| نوع کاربرد | برداشت مقاومت ویژه و تصویربرداری زیرسطحی |
| شرایط پیشنهادی زمین | خاک نرم و نسبتاً مرطوب |
| فاصله پراپ | حدود ۴ تا ۲۰ متر |
| نمایشگر | OLED 0.96" |
| رابط کاربری | داشبورد وب فارسی |
| پردازش | تحلیل و تصویربرداری دادههای برداشت |
| حفاظت | حفاظت در برابر اتصالی و اضافهبار |
| باتری | باتری داخلی و سوکت شارژ |
| تعداد پراپ | ۱۰ پراپ |
|---|---|
| نوع کاربرد | برداشت گستردهتر و تصویربرداری زیرسطحی |
| شرایط پیشنهادی زمین | خاک خشک و سنگلاخی |
| فاصله پراپ | تا حدود ۵۰ متر |
| حداکثر Potential اعلامشده | تا حدود ۳۹۰V نسبت به خاک |
| تزریق | Adaptive Injection |
| رابط کاربری | داشبورد وب فارسی |
| تحلیل | تحلیل و تصویربرداری سهبعدی |
| حفاظت | حفاظت در برابر اتصالی و اضافهبار |
| باتری | باتری داخلی و سوکت شارژ |
از آمادهسازی محل تا مشاهده خروجی نهایی، برداشت در چند مرحله مشخص انجام میشود.
محدوده مورد بررسی مشخص شده و آرایش مناسب الکترودها متناسب با پروژه انتخاب میشود.
پراپها در نقاط تعیینشده قرار گرفته و مسیرهای اتصال بررسی میشوند.
سیستم شرایط اتصال و وضعیت اولیه مسیر اندازهگیری را بررسی میکند.
فرآیند تزریق و اندازهگیری طبق منطق کنترلی دستگاه آغاز میشود.
دادههای الکتریکی و اطلاعات مربوط به هندسه آرایش برای پردازش ثبت میشوند.
دادهها برای محاسبه مقاومت ویژه، تولید مدل و ایجاد خروجی تصویری پردازش میشوند.
کاربر میتواند خروجیهای دوبعدی، سهبعدی و تحلیلی را بررسی کند.
تصویربرداری مقاومت ویژه میتواند برای بررسی الگوهای تغییرات الکتریکی زیرسطحی در پروژههای مختلف مورد استفاده قرار گیرد.
مشاهده تغییرات مقاومت ویژه در عمق و مقایسه نواحی مختلف یک محدوده.
جمعآوری دادههای مقاومت ویژه برای پروژههای مطالعاتی و میدانی.
شناسایی نواحی دارای تفاوت قابلتوجه در پاسخ الکتریکی زمین.
کمک به مشخصکردن نواحی غیرعادی در مدل مقاومت ویژه برای بررسی بیشتر.
استفاده از الگوهای مقاومت ویژه بهعنوان یکی از دادههای کمکی در مطالعات محیطی.
مناسب برای توسعه الگوریتمهای پردازش، تصویربرداری و تحلیل دادههای ژئوفیزیکی.

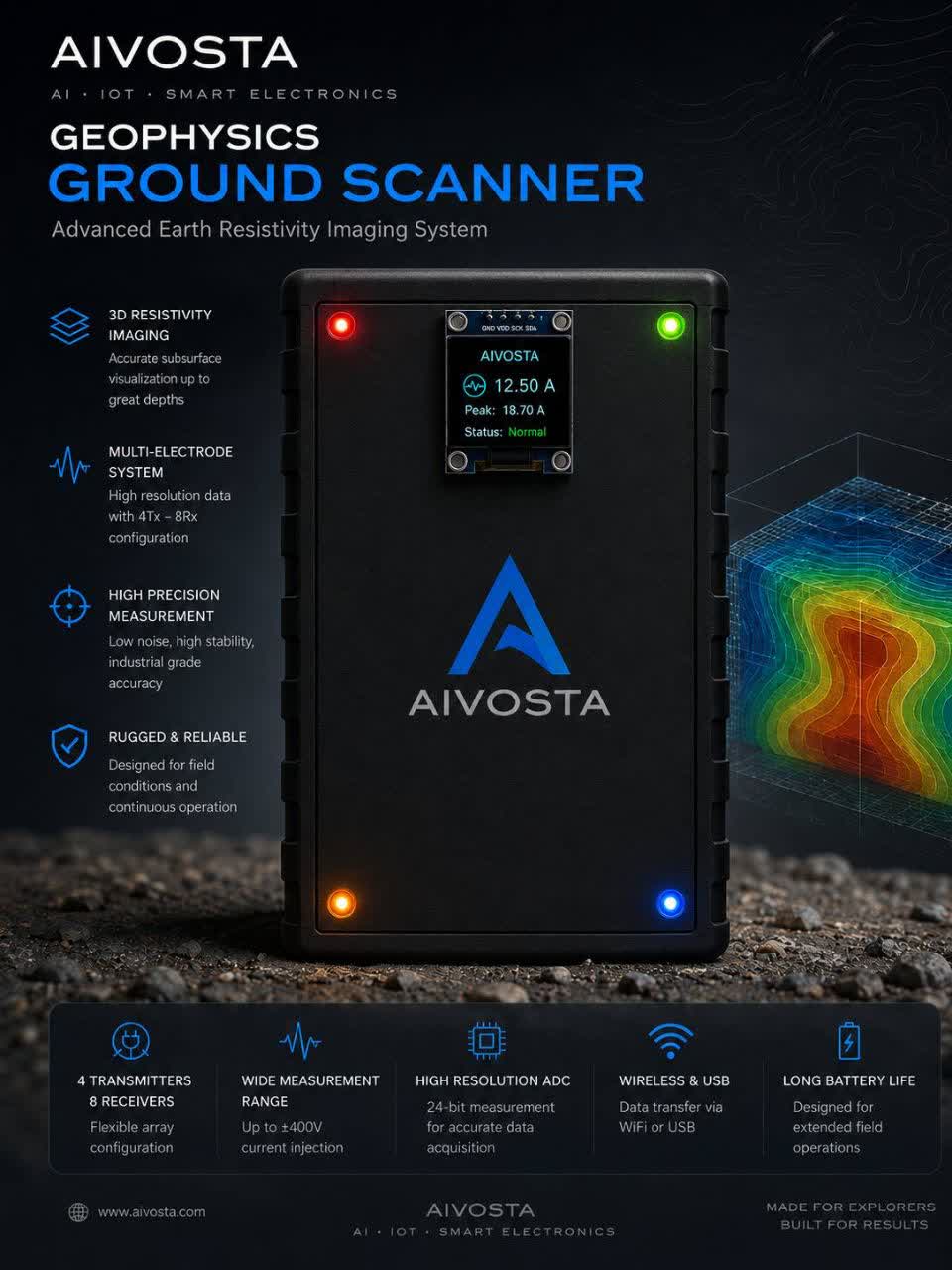

تصاویر مدلهای مختلف و اجزای سامانه.
پشتیبانی محصول از مرحله راهاندازی تا استفاده و تحلیل داده در نظر گرفته شده است.
راهنمای راهاندازی دستگاه، اتصال تجهیزات و آمادهسازی اولیه برای برداشت.
رابط وب و ابزارهای تحلیل برای مشاهده و بررسی دادههای برداشت.
دفترچه راهنما و اطلاعات لازم برای استفاده صحیح از سامانه.
ساختار سامانه قابلیت توسعه نرمافزاری و اضافهشدن امکانات جدید را در نظر میگیرد.
بررسی اجزای سختافزاری و عیبیابی بخشهای الکتریکی سامانه.
ابزارهای پردازشی برای تبدیل داده خام به خروجی قابل بررسی و تصویری.
پاسخ به پرسشهای اصلی درباره سامانه و فرایند برداشت.
مدل مناسب خود را انتخاب کنید، مشخصات فنی را بررسی کنید و خروجیهای واقعی سامانه را مشاهده کنید.
